Колпаки, зонты на трубы для беседок и павильонов.

Отдельной темой имеет смысл рассмотреть вопрос декорирования и защиты от осадков уличной части каминной трубы в беседках и павильонах.
Здесь присутствует ряд особенностей (именно в беседках и павильонах), и это надо озвучить.
Даже при проектировании больших по размеру беседок (более 50-80 м2), обшивка уличной части трубы металлом с полимером, смотрится массивно и не эстетично (возможно лично моё восприятие).
По этому, предпочитаем не зашивать саму кирпичную трубу, а только устанавливаем зонт-колпак.
Так как в наших беседках и павильонах присутствует только камин или барбекю, эксплуатируемые на дровах или готовых каминных углях, колпак изготавливается одноуровневый.
В принципе, здесь всё стандартно.

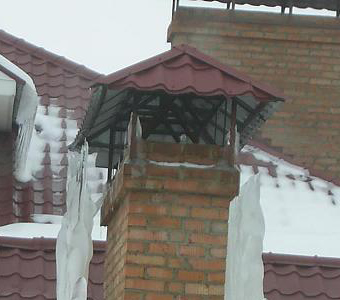

 зонт  не  правильный
зонт не правильной конструкции и с точки зрения эстетики, и с точки зрения эксплуатационных характеристик
Стоит лишь отметить размер выступа крышки зонта.
Знакомые печники выдерживают размер 8-10 см.

Откидная конструкция верхней части зонта - в Белоруссии экзотика.
На практике, ни разу сам не видел, хотя, с точки зрения прочистки канала, вариант интересный.
Особенно, если зонтик с искрогасителем или сеткой от птиц.

По поводу, двойного дна.
  • Действительно стоящее нововведение последнего десятилетия.
    Применяем только такую конструкцию.
    Это значительно уменьшает возможность завихрений при определённых направлении и силе ветра.
    На много увеличивает срок службы зонтика.
    Уменьшает образование наледи и подтёков на кровле.

  • Металлический кожух на оголовке трубы.
    Применяем, только такую конструкцию.
    Это и защищает кирпичную кладку от разрушения, и увеличивает жёсткость крепления колпака.

Некоторые дополнения по вопросу двойного дна.

  • Обычно, двойное дно изготавливают из того же материала, как и сам зонт.
    Хотя, нержавейка - более износостойкий материал (для каминов в частной застройке, эксплуатируемых максимум 1-2 раза в неделю, такая конструкция прослужит годы).
  • Вопрос утепления двойного дна в частных беседках, считаю, тоже не актуальным.
  • Это же относится и к конусообразной форме двойного дна с уклоном к центру трубы.
Некоторые примеры работ наших знакомых жестянщиков.

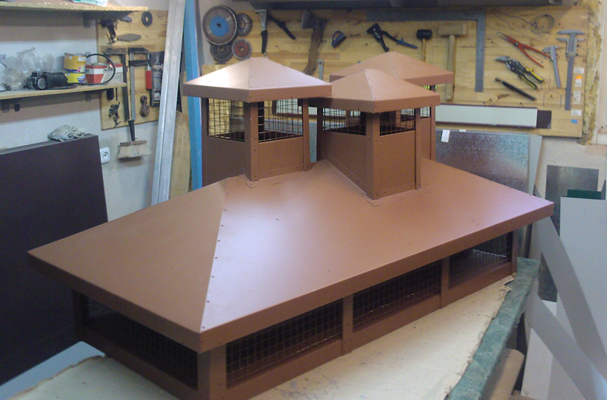

 зонт  сложной формы  под  газовое  отопление
конструкция сложной формы, имеющая обособленные выходы на газовую колонку и камин

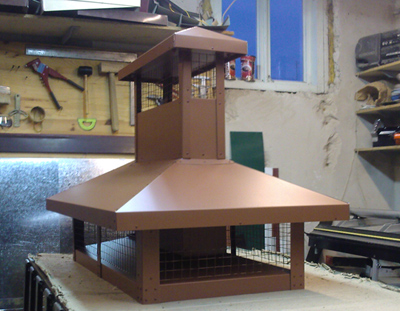

 зонт  с  сеткой  от  птиц
Зонт с сеткой от птиц.
В беседках, чаще всего, сетка не устанавливается, особой необходимости нет, но, разумеется, установить можно.

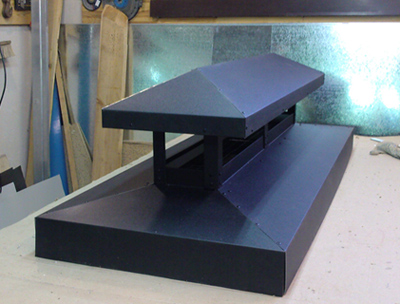

 зонт  на  трубу  с  несколькими  каналами
Стандартная форма зонта на трубу с несколькими каналами, обшитую полимерным металлом.
