Проект остекленной беседки из профилированного бруса и оцилиндрованного бревна.

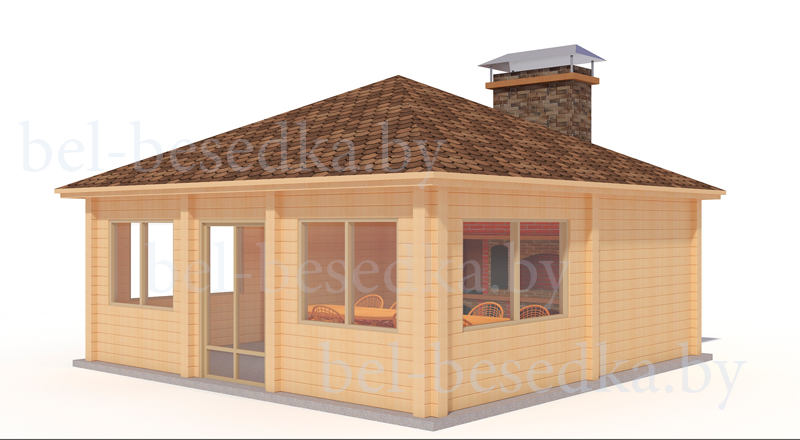

Беседка- павильон  профилированного бруса, визуализация
Перед вами базовая модель беседки-павильона 7х7м.

Основная особенность подобных павильонов в моём исполнении - возможность отказаться от серединного столба при размерах 7х7м и открытый вид стропильной системы из строганого бруса.
Беседка- павильон  с полным  остеклением
Беседка- павильон  с полным  остеклением
проект беседки-павильона из профилированного бруса со светопрозрачными занавесами
на оконных и дверных проёмах
Беседка- павильон  профилированного бруса, визуализация

Этот проект можно реализовывать, как из профилированного бруса, так и из оцилиндрованного бревна.
Предполагаемые размеры 7х7 метров, при больших размерах необходимо принципиально пересчитывать все несущие узлы. Так как, изначально, предполагается отсутствие центрального подпорного столба и серединной обвязки на уровне верхнего бруса.
Между прочим, архитектор планировал увеличить высоту и, возможно, ширину остекленной части, но конструктор был против.
Прошу это учесть при разработке архитектурного проекта.
Исполнение возможно и из древесины технической сушки.
Беседка- павильон, стропильная система
один из вариантов стропильной системы
Меньшие размеры, разумеется, тоже можно изготовить.
При больших размерах, нужно полностью переделывать проект.

Основная причина использования профилированного и оцилиндрованного бруса - возможность остекления в год монтажа беседки. В ранее изготавливаемых конструкциях, это было технологически не оправдано.

В данном случае, при использовании бруса технической сушки, это возможно. Хотя, дать возможность конструкции простоять зиму с дополнительным весом в виде снежного покрова, было бы правильнее. Да и брус технической сушки, имея около 18% влажности, будет ещё давать усадку.

Три ряда венцов над остеклёнными сегментами - то же конструктивная необходимость.

При применении бруса естественной влажности усадка будет ещё больше.
Остекление в год изготовления не желательно.
Если заказчик настаивает на этом - все риски ложатся только на него.

Вообще, в данном случае, я рекомендовал бы рассмотреть вариант беседки-павильона с несущим каркасом из армированного бетона, например, такой:

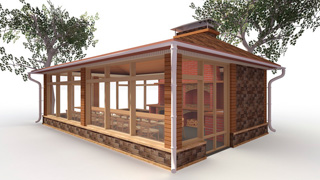

 портфолио архитектора, павильон в Раубичах
проект остеклённого павильона из портфолио нашего архитектора
Количество перерубов уменьшать не рекомендуется, так же, как и ширину простенок между остеклёнными проёмами.
Они несут конструктивные нагрузки.

Для остекления материал ПВХ не подходит, во всяком случае, в год. строительства беседки
. Рекомендуется использовать алюминиевые конструкции. Например, C640 профиль испанской фирмы Provedal с раздвижными створками.
Это холодная алюминиевая система, но в 95% случаев в подобных павильонах ставят именно «холодный» профиль.

Какой цвет окон и двери из алюминия рекомендую выбрать.

Цветовая гамма порошково-полимерных покрытий для алюминия превышает 200 цветов (по каталогу RAL).
Но я рекомендовал бы выбрать коричневый цвет (RAL 8017).
Это облегчит подбор фурнитуры для окон и двери, отлива, нащельника, водостока и зашивки каминной трубы.
При этом цвет бруса может быть иным.

Особенности установки окон и дверей из алюминия в беседках-срубах и обрамление откосов.

Вообще, установка окон в срубах - это отдельная специализация.
  • Конструкция будет давать усадку в течение нескольких лет
  • Осуществлять крепёж в сами брёвна (кроме нижнего), то же нельзя, они будут смещаться вниз в процессе усадки
  • Большие зазоры, которые необходимо оставлять между рамой и брусом, необходимо обрамлять, учитывая как усадку, так и способность дерева выкручиваться при высыхании
  • Плюс, возможный вес крыши со снежным покровом в 3-4 тоны, и отсутствие серединного подпорного столба именно в этой модели беседки
Всё это надо учесть при монтаже.
Сложностей не мало, но всё решаемо.
Упомяну лишь боковые нащельники металлические с полимерным покрытием Г-образного профиля и сложной формы и нащельник-отлив над окном.
